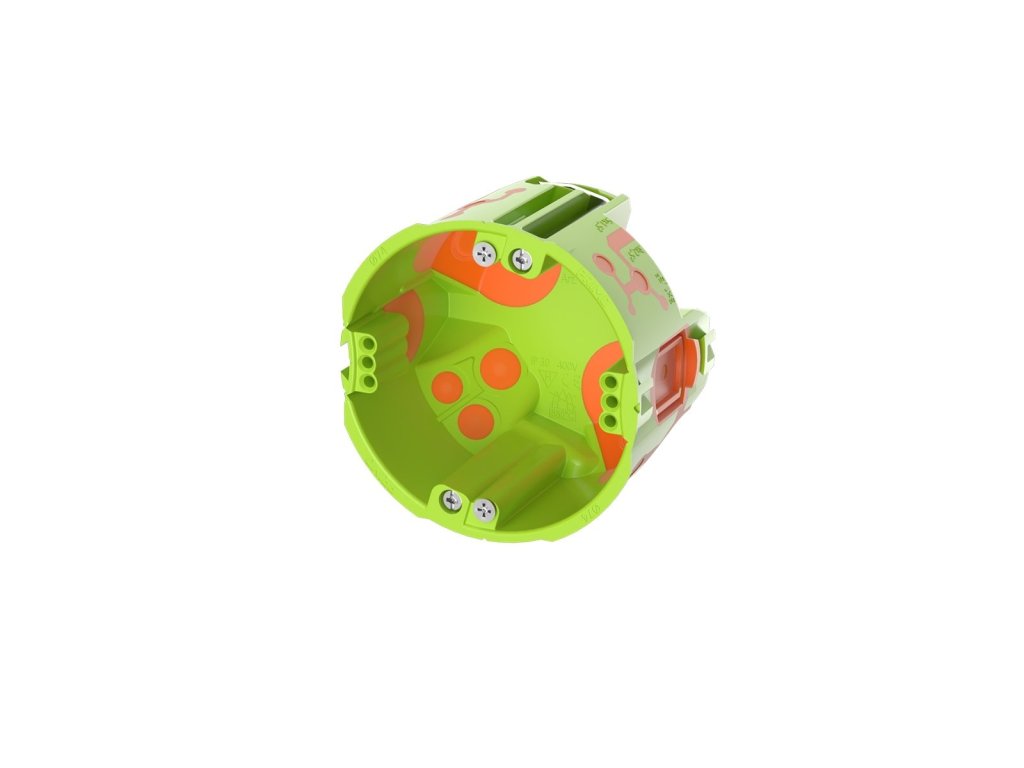

P200-01: Přístrojová krabice do dutých stěn 49 mm
- Použití jako krabice pro přístroje a jako rozvodná krabice
- Výrazně větší vnitřní prostor díky Ø 74 mm
- hloubka 49 mm
- Vzduchotěsná a bez halogenová
- Zavedení trubek a kabelů bez použití nářadí
- Technologie připojení SCS = pevné připojení a jednoduché propojení bez spojovacích dílů
- Tři zdířky pro kompletační šrouby - flexibilní vyrovnání přístrojů
- Vhodné pro tloušťku panelu 0 – 37 mm
- Baleno po 25ks, možnost koupit i jednotlivě
Bezhalogenová vzduchotěsná krabice do dutých stěn. Nezáleží na tom, zda jsou krabice osazeny jednostranně, odsazené nebo proti sobě. S průměrem 74 mm a hloubkou 49 mm nabízí také výrazně více prostoru pro připojení než běžné krabice pro duté stěny. Krabice lze pevně spojit při standardizované rozteči kombinací 71 mm. Technologie připojení SCS s velkoplošnou spojovací membránou včetně technologie propojování kabelů následně umožňuje jednoduché propojení bez spojovacích dílů.
Stáhnout
P200-01 datový list: Přístrojová krabice do dutých stěn Qnect 49 mm
P200-01 prohlášení o shodě: Přístrojová krabice do dutých stěn Qnect 49 mm
Postup instalace
Označte první díru a vyvrtejte jí pomocí vykružovací korunky o průměru 49 mm.
Snadné vyjmutí jader vrtáků vrtáním fixx (P779).
V případě potřeby vyznačte a vyfrézujte další otvory.
Volitelné: Vyfrézujte další otvory časově úsporným a přesným způsobem pomocí vrtací šablony (P102-74).
Před vložením propojte zásuvky navzájem pomocí stabilní technologie připojení SCS.
Otevírejte potrubní vstupy pomocí potrubního plopu nebo vkládejte kabely přímo technikou cable plop.
Trubku zasuňte bez použití nářadí. Bezpečná fixace potrubí díky membránové technologii.
Vložte krabice do vyvrtaných otvorů a utáhněte šrouby.
Dokonale se hodí pro použití v úzkých stěnových konstrukcích.
Jednoduché a časově úsporné průchozí propojení je možné díky velkoplošné připojovací membráně.
Vložte a připojte zařízení.
Připevněte zařízení pomocí integrovaných šroubů.

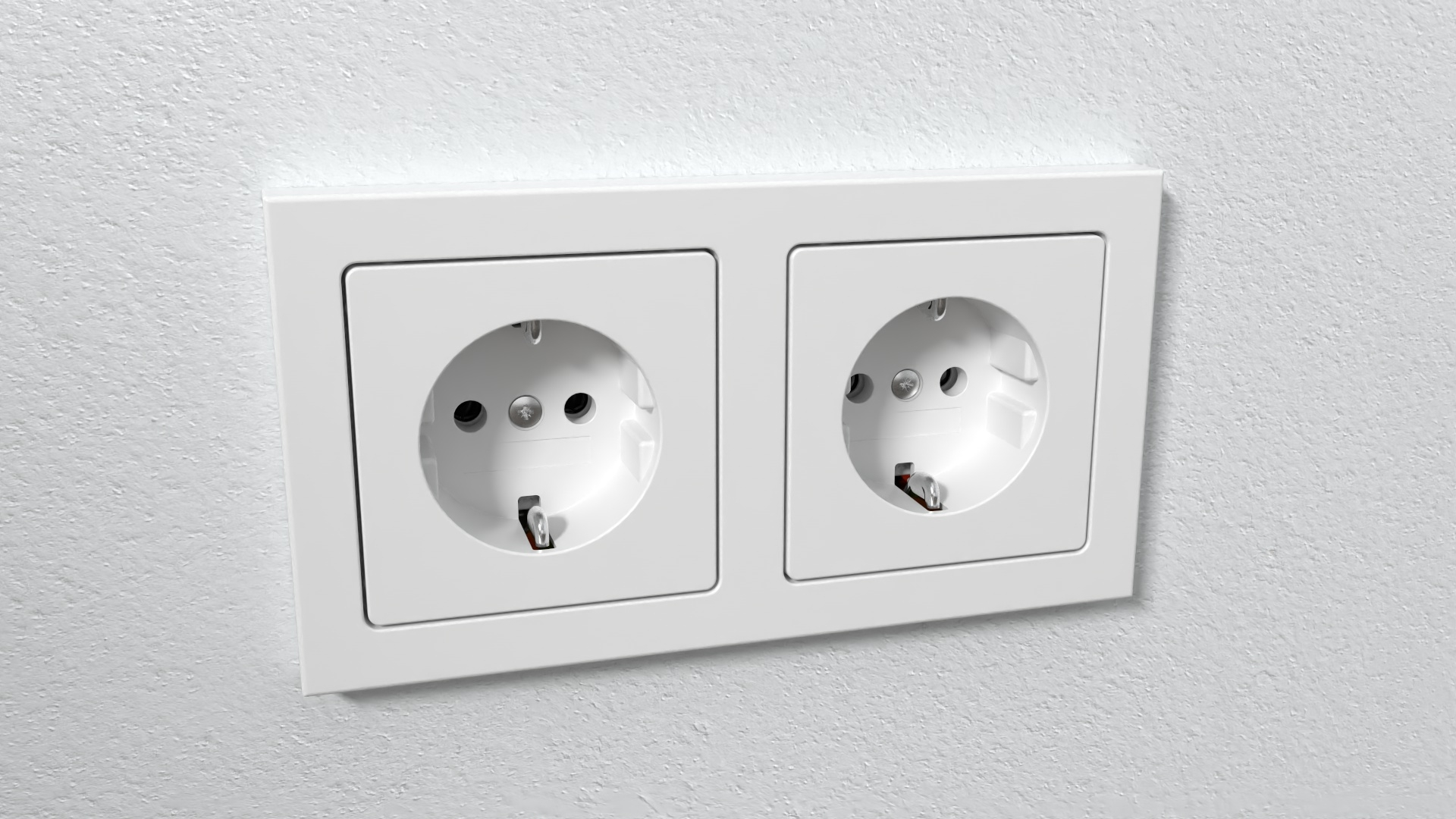

Dokončená instalace.
