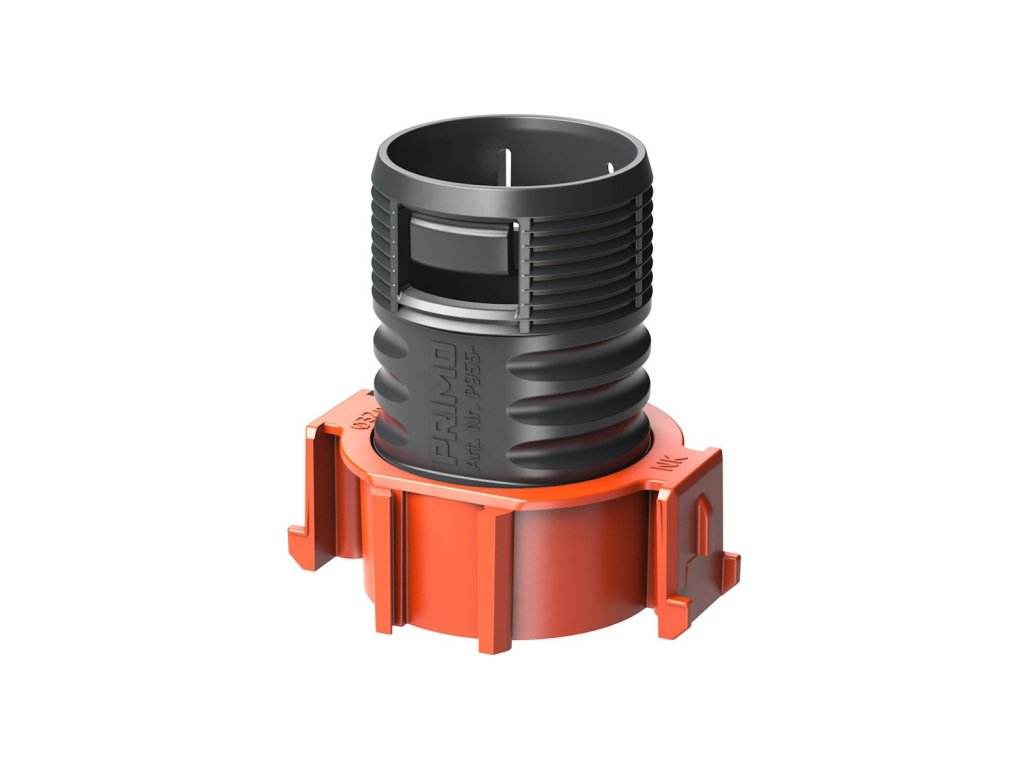

P955-32-NK: Koncová a přechodová průchodka C32
- Snadná instalace díky možnosti přibití a velké základně
- Vhodné pro stropní a stěnové přechody
- Vhodné pro monolitické stavby/ pohledové betony/ tovární výrobu
- Různé velikosti rozboček lze vzájemně spojovat
- Integrovaný držák pro osazení křídel (P761)
- Možná kombinace základny přímého vstupu a kolen ohybu 30°
- Podpěrná kotva pro stabilní podporu
- Integrované zajištění pro bezpečné odlehčení od tahu
- Integrovaná funkce hmoždinky
- Baleno po 50ks, možnost koupit i jednotlivě
P955-32-NK: Koncová a přechodová průchodka C32
Koncová a přechodová objímka trubku M32 upevňuje a je absolutně betonu těsná s bezpečným odlehčením tahu. Základnu průchodky můžete přibít k bednění a lze ji také pevně připojit k další základně pomocí zásuvného systému. Díky volitelným křidélkům (P761) lze průchodku připevnit také přímo na ocelovou výztuž. Křídla se osadí do připravených drážek. Přechody jsou k dispozici také ve velikostech C20, C25 a C40.
Stáhnout
P955-32-NK datový list: Koncová a přechodová průchodka C32
P955-32-NK prohlášení o shodě: Koncová a přechodová průchodka C32
Postup instalace
Montáž na stěnu přibitím: Upevnění hřebíkem k bednění umožňuje snadnou instalaci. Základny lze spojovat pomocí zásuvného systému.
Montáž na stěnu přibitím: Vložte koleno 30° nebo průchodku do základny. Vložte trubku. Pro zavedení trubky není zapotřebí nářadí.
Montáž na stěnu: Vložte kolena nebo průchodky do připravených základen. Instalujte trubky.
Montáž na stěnu s křídly: Křídla (P761) lze použít pro montáž na ocelovou výztuž. Křídla se osadí do připravených drážek.
Instalace na strop: Upevnění hřebíkem otvorem v základně umožňuje snadnou instalaci. Základny lze spojovat pomocí zásuvného systému.
Instalace na strop: Vložte koleno nebo průchodku do základny. Vložte trubky. Díky nízké výšce je ideální pro montážní situace s velkým množstvím výztuže.
Po betonáži: Otvory lze snadno vylomit šroubovákem.
Po betonáži: Stropní průchodku lze použít pro instalaci do lehkých stěn.
Po betonáži: Integrovaná „funkce hmoždinky“ pro snadnou instalaci svítidel.
Dokončená instalace.
